Injektointiletkumenetelmä

More Informations

Injection hose D-1

outside-Ø 13 mm, internal Ø 6 mm

2 Show Variants

Injection hose UZ-1

with coating, outside-Ø approx. 12.5 mm, inside-Ø approx. 6.5 mm

2 Show Variants

Universal nail packer - polymer

Ø 50 x 55 mm, internal thread M8, insertion sleeves for nail packer holder, plug connection

2 Show Variants

Nail Packer - polymer

Ø 50 x 65 mm, black, internal thread M8, insertion sleeves for nail packer holder

2 Show Variants

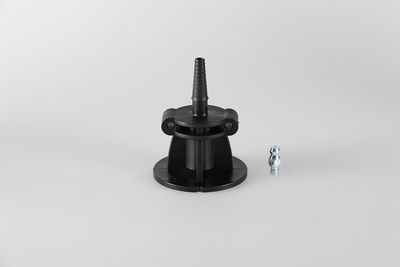

Nail Packer - polymer

Ø 50 x 75 mm, internal thread M8, protective stopper, HP round head nipple M8 (separately enclosed)

2 Show Variants

Adhesive packer - polymer
adhesive surface Ø 50 mm, height 24 mm, black

internal thread M8, safety groove

Nail Packer - polymer
Ø 50 x 24 mm

black, internal thread M8

2 Show Variants

Filling and venting system

0.5 m hose, Ø 6 mm, conic screw thread, mounted

2 Show Variants

Microcellular rubber plate

Ø 50 mm, with adhesive film

4 Show Variants

Connecting piece - polymer
shaft Ø 8 x 70 mm

AF13, free passage Ø 3 mm

2 Show Variants

Connecting piece - polymer
shaft Ø 8 x 58 mm

for injection hose inside Ø 4 - 6 mm, wing grip, free passage Ø 3 mm

Fixation for injection hose

Mounting clip
Ø 13 mm

45 x 20 mm, thickness 1.5 mm Always pack 100 pieces in one package!

with mounting bracket, to set in concrete, to coffer the filling and venting system

Injection hose packer - polymer
shaft Ø 8 x 75 mm

wing grip

2 Show Variants

Injection hose packer - polymer
shaft Ø 8 x 70 mm

AF13

2 Show Variants

Injection hose packer - steel
shaft Ø 8 x 65 mm

for injection hose inside Ø 3,5 - 6 mm, HP round head nipple M6, AF10

Extension tube
M8 x 35 mm

HP round head nipple M8, AF11

HP round head nipple
external thread M8, AF9

HP round head nipple
external thread M8, AF9

Page

12 3

Injektointiletkumenetelmä

Ruiskutusletkujärjestelmiä on käytetty tiivistämiseen 70-luvun alusta lähtien saumanauhojen ja saumalevyjen vaihtoehtoina tai niiden lisäksi. Tällöin ruiskutetaan saumausainetta letkun tai kanavan avulla. Jälkikäteen ilmenevät vuodot voidaan tiivistää kohdistetusti ruiskuttamalla niihin polyuretaanihartsia, akryylihartsia, sementtilaastia tai sementtiliimaa.

Injection hose system

PDF german/english
PDF german/french

Edut ja hyödyt

Helppo asennus ja joustava mukautus saumalinjaan
Kiinnitetään suoraan työsaumaan
Lisätiivistyskeino saumanauhan ja saumalevyn lisäksi
Mahdollisuus tiivistää betoni- ja teräsbetonirakenteiden työsaumoja
Edullinen tekninen menettely ennaltaehkäisevään ja jälkikäteen suoritettavaan tiivistykseen
Ruiskutusletkujärjestelmiä voidaan asentaa myös monimutkaisiin saumalinjoihin, kun saumanauhojen tai saumalevyjen asennus olisi rakenteellisista syistä johtuen erityisen hankalaa
Ruiskutusletkujärjestelmien soveltuvuus dokumentoidaan rakennustarkastajan antamalla soveltuvuus- todistuksella (Saksassa abP-testitodistus)

Käyttöesimerkkejä

Ruiskutusletkujärjestelmät kuuluvat Saksan rakennussääntöluettelon A osan 2 nro 1.4 mukaan saumojentiivistysjärjestelmiin, esim. pohjavesialueella (vedenpitävät rakenteet)
Vedenpitävän työsauman toteuttaminen betonirakenteisiin suunnitelman mukaisella ruiskutuksella
Käytetään esim. vesisäiliöissä, vedenpuhdistamoissa, maanalaisissa parkkihalleissa, tunneleissa

Asennushuomautukset

Ruiskutusletku tulee kiinnittää tasaisin välimatkoin jo kovettuneeseen betonirakenteeseen, jottei se voi siirtyä tuoreessa betonissa.
Ruiskutusletku kiinnitetään yleensä erityisillä letkukiinnikkeillä enintään 15 cm:n välein (välimatkaa tulee tarvittaessa muuttaa rakennusolosuhteiden mukaan).
Letkut eivät saa puristaa toisiaan mahdollisissa risteyskohdissa.
Ruiskutusletkun pituus on 8–10 m.
Ruiskutusletkun etäisyyden tulee olla ulkoseinästä ⅓ – ½ d (rakenneosan paksuus).
Letkujen tulee mennä liitännän kanssa limittäin noin 15 cm ja rinnakkaisen pituuden tulee olla noin 5 cm. aneinander vorbeigeführt werden
Ruiskutusletkut tulee asentaa pohjapiirustuksen mukaisesti.
Avautumispaine: ruiskutusletkussa olevaa täyteainetta alkaa tulla ulos matalapainemenetelmässä paineen ollessa 0,5 - noin 5 bar.
